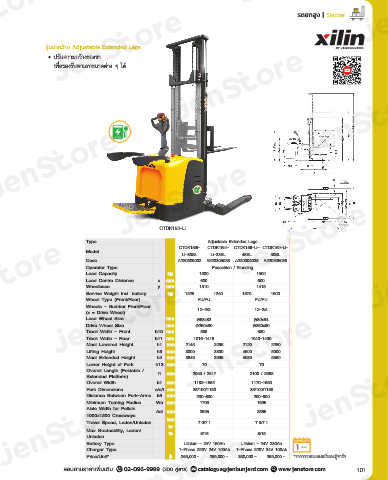

Page 101 - Industrial 2025

ู
รถยกสง | Stacker

ร่�นขากว้้าง Adjustable Extended Legs
• ปรัับความกว้างของขา
เพื่่�อรัองรัับพื่าเลทขนาดต่่าง ๆ ได ้

CTDK15II-Li
Type Adjustable Extended Legs
CTDK15III- CTDK15III- CTDK15II-Li- CTDK15II-Li-
Model
Li-30SL Li-33SL 45SL 50SL
Code A220305032 A220305033 A220305038 A220305039
Operator Type Pedestrian / Standing
Load Capacity kg 1500 1500
Load Centre Distance c mm 600 600
Wheelbase y mm 1510 1415
Service Weight Incl. battery kg 1225 1240 1570 1600
Wheel Type (Front/Rear) PU/PU PU/PU
Wheels - Number Front/Rear 1X-2/2 1X-2/4
(x = Drive Wheel)
Load Wheel Size mm Ø98x82 Ø80x84
Drive Wheel Size mm Ø250x80 Ø250x80
Track Width - Front b10 mm 586 580
Track Width - Rear b11 mm 1016-1416 1040-1430
Mast Lowered Height h1 mm 2145 2295 2120 2280
Lifting Height h3 mm 3000 3300 4500 5000
Mast Extended Height h4 mm 3645 3995 5080 5560
Lower Height of Fork h13 mm 70 70
Overall Length (Foldable / l1 mm 2055 / 2517 2100 / 2562
Extended Platform)
Overall Width b1 mm 1182-1582 1170-1560
Fork Dimensions s/e/l mm 35/100/1150 35/100/1150
Distance Between Fork-Arms b5 mm 200-800 200-800
Minimum Turning Radius Wa mm 1705 1695
Aisle Width for Pallets Ast mm 2595 2565
1000x1200 Crossways
Travel Speed, Laden/Unladen km/ 7.0/7.1 7.0/7.1
hr
Max Gradeability, Laden/ 6/15 8/15
Unladen %
Battery Type Lithium - 24V 150Ah Lithium - 24V 230Ah
Charger Type 1-Phase 220V 24V 100Ah 1-Phase 220V 24V 100Ah
Price/Unit* ฿ 265,000.- 269,000.- 350,000.- 359,000.- *รัาคารัวมแบต่เต่อรั่�และต่ชารั์จ
้
้
